VMEシステムラック

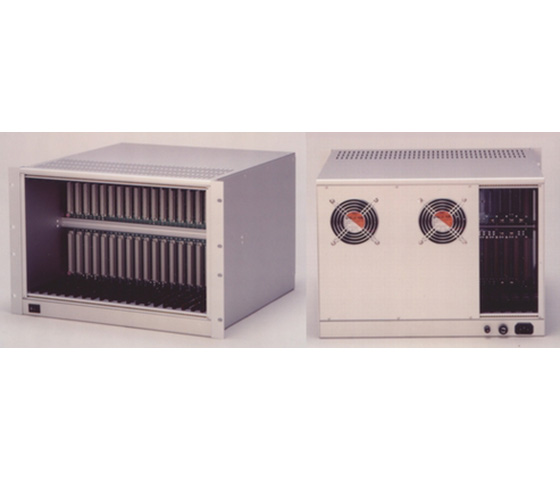

VMEサブモジュールラックシステム(ダブルハイト・前面実装+背面サブモジュール実装タイプ)
特長
- モジュール基板を除く、全ての機能が搭載
- 背面側よりサブモジュールの実装が可能(6スロット分)
ディスクユニットシャーシの挿入搭載も可能 - 電源構成は、標準以外の容量も指定可能
- 外形サイズはEIA規格(7U)サイズ
- サイドフレーム(EIA規格)付
- RoHS指令対応
※1台からカスタム対応承ります。弊社営業にお問い合せ下さい。
仕様
モデル名 | スロット数 | 電源構成 | 冷却方法 |
SSM-2006W | 前面側:20スロット 背面側:6スロット |
+5V:60A +12V:4.2A -12V:2.5A |
DCファン 5ヶ |
FAN電源 | AC100Vより供給 |
仕上げ | アルマイト処理 |
付属品 | ACコード、EIA規格サイドフレーム |
備 考 | ※バックボードはオプション ※アクセサリーのJISサイドフレームが使用可能 ※トリプルハイトラックも製作可能 |
オーダーコード
オーダーコード | 外形寸法(W×H×D) | 適合基板サイズ(H×D) |
SSM-2006W | 481x310.5x450mm (サイドフレームを含む) |
233.3x160mm |
