VMEアクセサリー
ファンパネル
用途
- サブラックの上、または下にファンを取付ける場合に使用
特長
- サブラック上下のガイドフレームにある溝に滑り込ませることにより取付可能
- RoHS指令対応品
※1台からカスタム対応承ります。弊社営業にお問い合せ下さい。
仕様
材質 | アルミニウム(t=1.5) |
処理 | アルマイト処理 |
ファミリー構成

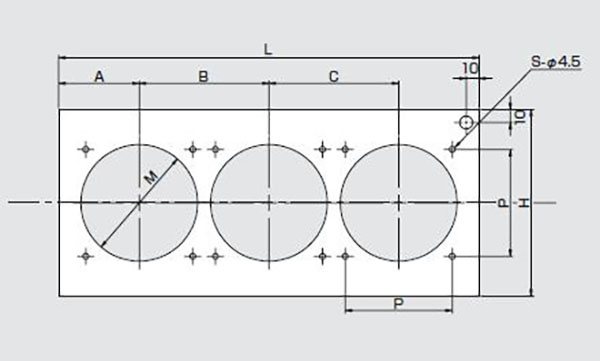

オーダーコード | L | A | B | C | M | P | S | ファンサイズ | ファン数 |
SRC-05( )F | 121.0 | 60.5 | - | - | 115 | 104.8 | 4ヶ | 120□ | 1ヶ |
SRC-06( )F | 141.0 | 70.5 | - | - | 115 | 104.8 | 4ヶ | 120□ | 1ヶ |
SRC-07( )F | 162.0 | 81.0 | - | - | 115 | 104.8 | 4ヶ | 120□ | 1ヶ |
SRC-08( )F | 182.0 | 83.0 | - | - | 115 | 104.8 | 4ヶ | 120□ | 1ヶ |
SRC-09( )F | 202.0 | 51.0 | 100 | - | 90 | 82.5 | 8ヶ | 92□ | 2ヶ |
SRC-10( )F | 222.5 | 61.0 | 100 | - | 90 | 82.5 | 8ヶ | 92□ | 2ヶ |
SRC-12( )F | 263.0 | 66.5 | 130 | - | 115 | 104.8 | 8ヶ | 120□ | 2ヶ |
SRC-15( )F | 324.0 | 62.0 | 100 | 100 | 90 | 82.5 | 12ヶ | 92□ | 3ヶ |
SRC-20( )F | 426.0 | 83.0 | 130 | 130 | 115 | 104.8 | 12ヶ | 120□ | 3ヶ |
