電圧チェッカーボード
特長
-
狭小なピンアサインでもこれ1枚で配線不具合をチェック:チェッカーボードを1枚挿すことで、バックボードに想定電圧が入力されているかを表示。これにより出荷前検査にて配線不具合などが無いか確認可能。また狭小ピンアサインに対し、人力での電圧計測によるボード破損のリスクを低減
-
本番環境でのチェック:ラックに他のボード(CPUやI/Oなど)を入れた状態でバックボードの電圧計測が可能
-

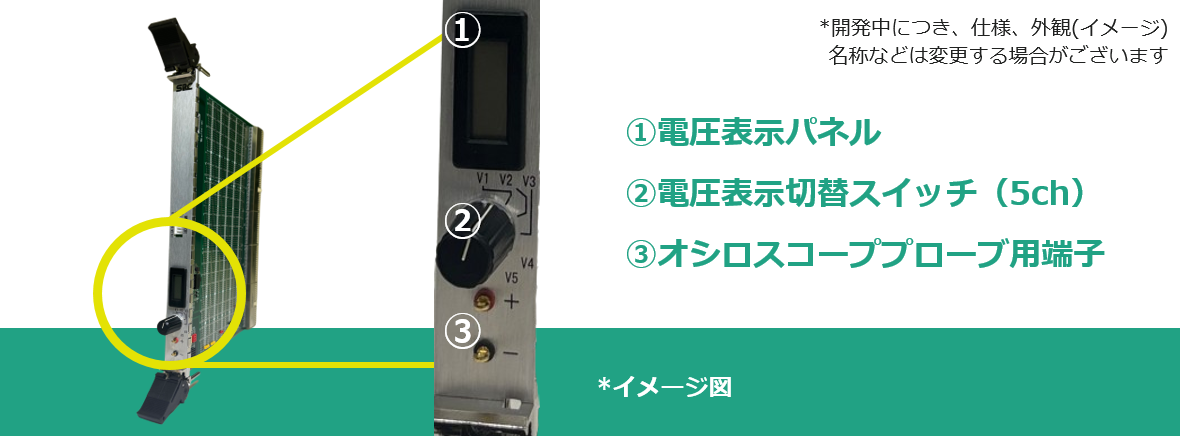

信号の波形計測:電圧表示以外にもジャンパーの設定でオシロスコープなどを使って信号の波形計測が可能。アナライザーの利用よりも安価で波形計測が可能
-
メンテナンスフリー:計測やパネル表示などに別途電源/電池が不要で交換の必要もなし
※1台からカスタム対応承ります。弊社営業にお問い合せ下さい。
※6Uタイプで5ch分の電圧切替表示を標準としていますが、3Uタイプにも対応可能
※様々な規格(Compact PCIやVPXなど)へのカスタマイズ対応可能
仕様
動作電圧 | ±2.9[V]~±13.5[V] |
測定電圧 | ±2.9[V]~±13.5[V] |
パネル幅 | 4HP (20mm) |
チャンネル数 | 5ch |

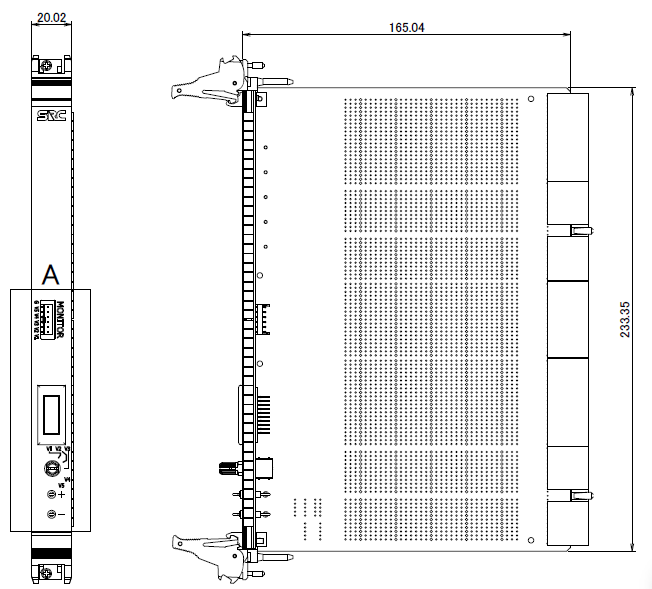

基板寸法 | 板厚:1.6mm H:6U (233.35mm) D:160mm |
質量 | 約0.3Kg |
オーダーコード
オーダーコード | 基板寸法(板厚xHxD) | パネル幅 |
SPVC-6U5C | 板厚:1.6mm H:6U (233.35mm) D:160mm | 4HP (20mm) |
