Compact PCI バックボード

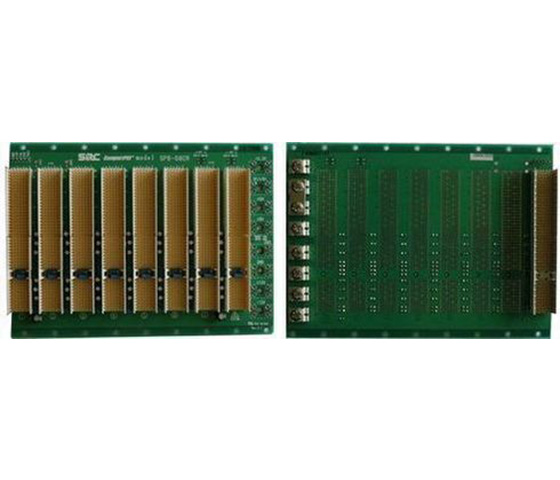

Compact PCI-3Uバックボード
（PICMG2.0 R2.1適合タイプ）
この左側が小さい（サムネイル）画像です
特長
- PICMG2.0R2.1規格に適合
- 信号ラインの特性インピーダンスは 65Ω ± 10％に設定
- システムスロットは、左右いずれも用意されています
- 8スロットタイプはシステムスロットより最も遠いスロットにロングタイプコネクタが実装されており、オフボードターミネータSTB-64C （オプション）が取付け可能
※バスモジュールブリッジと併用される場合は弊社営業までお問い合わせ下さい。
※1台からカスタム対応承ります。弊社営業にお問い合せ下さい。
仕様
| 基板材質 | エポキシガラス（FR-4） |
| 板厚／層数 | t=3.2mm/10層 |
| コネクタ | IEC1076（2mmハードメトリック） |
| 電源構成 | +5V/+3.3V/+12V/-12V/GND |
| 電源接続 | ネジ止め端子（1端子容量18A・M4ネジ） |
| スロット間ピッチ | 4HP=20.32mm |
| 使用温度範囲 | -30～85℃ |
| チェック端子 | PRST/DEG/FAL/+5V/GND |
| 66MHz設定 | パターンカットにて対応（出荷時33MHz設定） |
| V(I/O)電圧 | バスバーにて切替可（出荷時+5V設定） |
ファミリー構成
| オーダーコード | L | スロット数 （Ｎ） |
K | システム スロット |
備考 | 代替推奨品 |
| SPB-01C | 35.00 | 1 | 20.32 | - | - | - |
| SPB-02CR | 54.58 | 2 | 40.64 | 右 | 生産中止予定 | SPB-02CR3-02 |
| SPB-04CR | 95.22 | 4 | 81.28 | SPB-04CR3-02 | ||
| SPB-05CR | 115.54 | 5 | 101.60 | SPB-05CR3-02 | ||
| SPB-06CR | 135.86 | 6 | 121.92 | SPB-06CR3-02 | ||
| SPB-08CR | 176.50 | 8 | 162.56 | SPB-08CR3-02 | ||
| SPB-04CL | 95.22 | 4 | 81.28 | 左 | SPB-04CL3-02 | |
| SPB-06CL | 135.86 | 6 | 121.92 | - | - | |
| SPB-08CL | 176.50 | 8 | 162.56 | - | - |
